Machine de remplissage automatique pour boissons gazeuses

SYSTÈME DE PRÉPARATION (SYSTÈME DE TRAITEMENT DE L'EAU + SYSTÈME DE MÉLANGE)

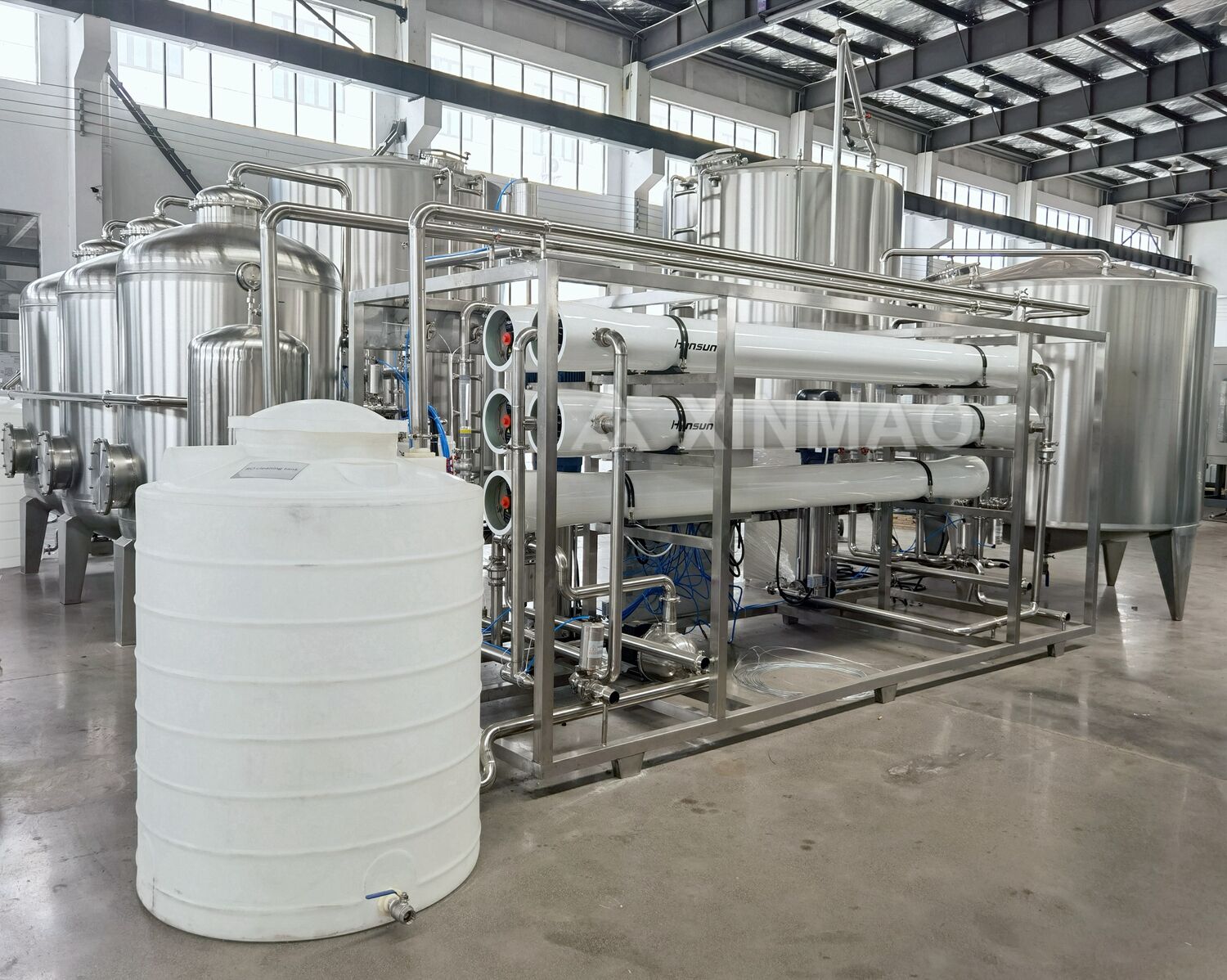

1. Système de traitement de l'eau

Source d'eau applicable : eau de puits, eau souterraine, eau du robinet, eau de rivière, eau de source, eau de montagne, etc.

Type d'eau traitée : eau pure, eau plate, eau minérale, eau alcaline, etc.

Equipement de filtration à cœur : Osmose inverse ou ultrafiltration creuse.

Système de contrôle électrique : PLC Siemens Allemagne

Traiter l'eau brute en eau potable. (Personnalisé en fonction de la qualité de l'eau du client)

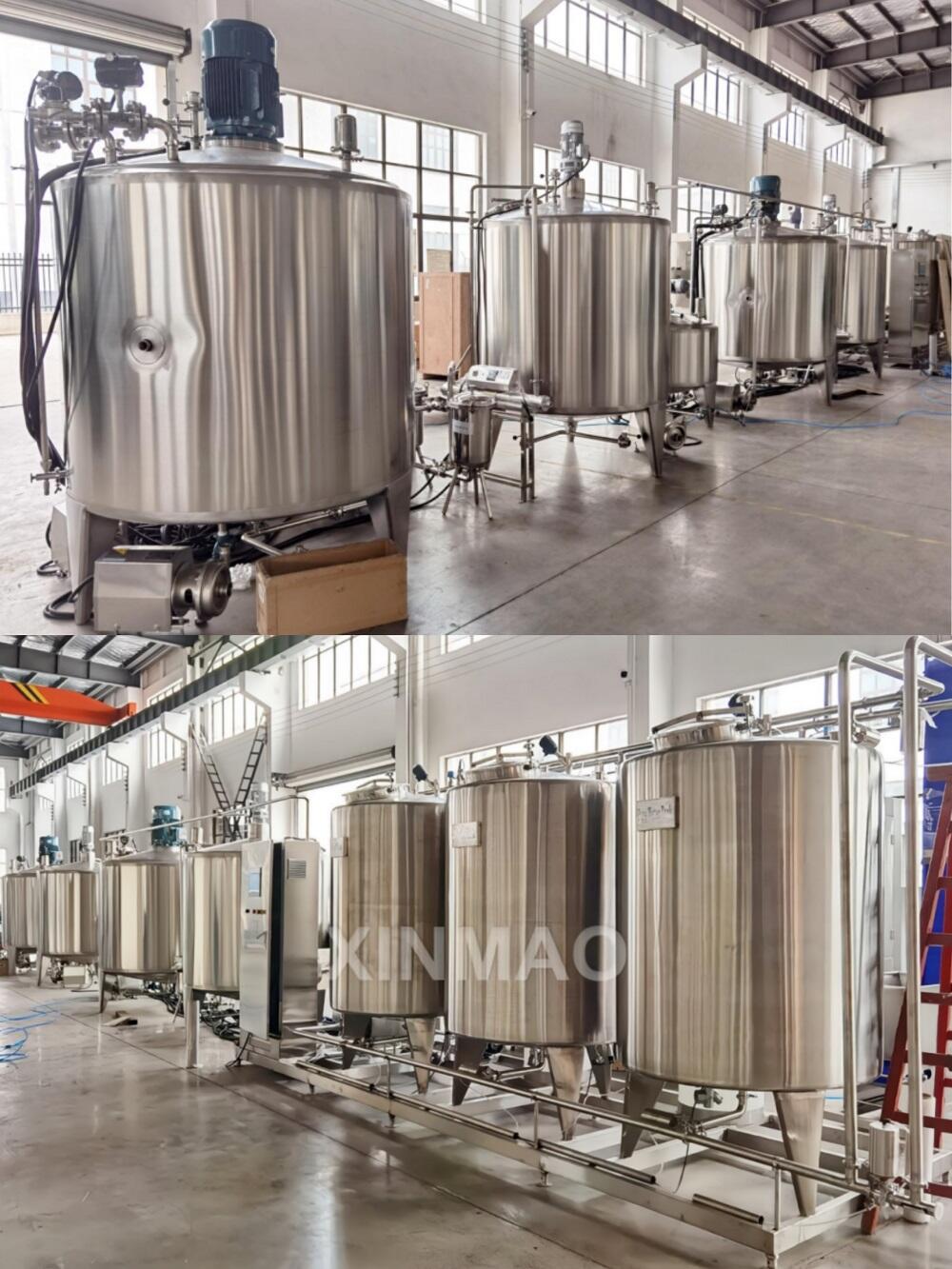

2. Système de mélange

Le mélange des boissons est un art. En combinant différents ingrédients et en ajustant les proportions, il est possible de créer une grande variété de boissons.

3. Mélangeur de boissons

Système de mélange automatique de boissons gazeuses avec structure raisonnable et à haut rendement, haute précision de mélange, mélange complet de CO2, refroidissement en deux étapes, deux mérites de carbonatation. Il est principalement adapté au traitement et à la carbonatation de types de boissons gazeuses, peut également être utilisé dans les boissons en pâte, les boissons fermentées, etc.

Ce mélangeur de boissons pour la production de toutes sortes de boissons gazeuses (eau, sirop, dioxyde de carbone) de proportions gazeuses, telles que le citron, le cola, le jus de fruits et autres boissons gazeuses, l'équipement de ligne de production de boissons est l'équipement principal. (En particulier, l'équipement de production de boissons clés de haute qualité)

1 La machine avec une technologie avancée de l'industrie chimique - mélangeur statique (c'est-à-dire carboniseur), sa surface de transfert de masse gaz-liquide est grande, perte de pression faible, haute efficacité, faible consommation d'énergie, structure simple, performance fiable et l'utilisation de pompes centrifuges multistades à faible bruit, garantissant ainsi l'ensemble des performances ;

2 Le rapport de mélange est précis, facile à ajuster, la machine ne nécessite pas de pièces de rechange, vous pouvez facilement ajuster le rendement et le rapport de sirop et d'eau ;

3 La machine de reflux utilise de l'oxygène de dioxyde de carbone, le gaz de dioxyde de carbone peut être économisé, mais aussi atteindre l'objectif de désoxygénation pour que l'eau désoxygénée ait un bon effet de pré-carbonisation ;

4 La machine ajuste facilement la teneur en air, selon les exigences de la boisson contenant du gaz, cela est réalisé par un fonctionnement et un ajustement appropriés ;

5 La machine est équipée d'un système de contrôle automatique parfait avec coordination du moteur, structure simple, production continue, caractéristiques d'automatisation.

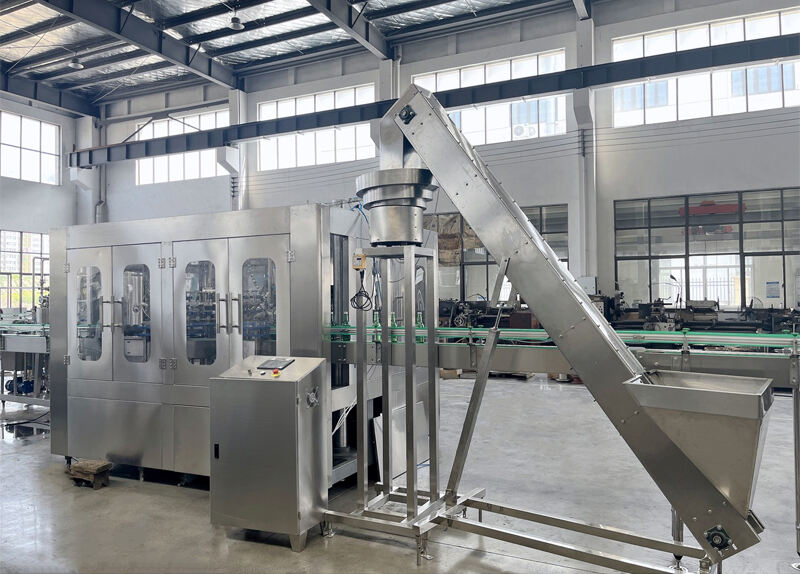

4.Système de remplissage

La machine monobloc 3 en 1 de rinçage, de remplissage et de bouchage de la série XINMAO DCGF, introduite par la technique de remplissage de gaz avancée étrangère, est un équipement d'emballage de liquide entièrement automatique de haute performance. La machine pour machine d'emballage de boissons gazeuses présente les caractéristiques suivantes : le réservoir de remplissage, les vannes de remplissage et les autres composants en contact direct avec le matériau sont en acier inoxydable de haute qualité ou en matériaux non toxiques, conformément aux exigences d'hygiène alimentaire : utilisation de joints en caoutchouc résistants à chaud pour répondre au processus de stérilisation à haute température des exigences de l'utilisateur : contrôleur programmable PCL utilisé pour réaliser de la bouteille dans la machine à l'emballage du produit fini en utilisant le contrôle automatique du contrôle de fréquence, facile à transférer l'utilisateur pour ajuster préparé pour répondre aux différents processus sur les exigences de capacité ; en utilisant le principe de remplissage isobare et les vannes à ressort populaires, garantissant la qualité de la boisson, en utilisant un dispositif de couple de bouchon à vis de réglage d'embrayage magnétique avancé pour assurer la qualité des blocs.

• 1. Structure compacte, esthétique, facile à utiliser et hautement automatisée.

• 2. Le convoyeur à air est directement lié aux roues en étoile d'alimentation, ce qui facilite le changement des bouteilles sans vis ni chaînes de convoyeur.

• 3. Les bouteilles sont transportées avec le goulot bloqué. Les bouteilles peuvent être changées en remplaçant les feuilles de guidage et les roues en étoile en nylon au lieu du réglage en hauteur de la machine.

• 4. La pince de rinçage de conception spéciale est solide et durable, sans contact avec les vers au niveau du goulot de la bouteille, pour éviter la bipollution.


• 5. Des buses de pulvérisation très efficaces équipées sur la pince de rinçage peuvent rincer chaque côté de la bouteille intérieure et économiser de l'eau.

• 6. Les pièces en contact avec le matériau sont toutes en acier inoxydable de qualité alimentaire, sans angles morts et faciles à nettoyer.

• 7. Le volume d'alimentation est contrôlé pour garantir un remplissage précis.

• 8. Le système marche/arrêt de la vanne est entraîné par un vérin pneumatique, qui démarre sur les signaux de la bouteille.

• 9. Les vannes de remplissage à grande vitesse et très précises garantissent l'absence de perte de liquide à grande vitesse.

• 10. Les bouteilles sont maintenues avec le col bloqué lors de la montée et de la descente par un vérin élévateur, qui s'applique aux bouteilles minces avec une force égale au lieu du problème du ressort.

• 11. Équipé d'un système de nettoyage en place CIP.

• 12. La tôle de support des bouteilles dans les roues en étoile d'alimentation descend à l'aide d'une vis. Les bouteilles peuvent être changées sans réglage de la hauteur de la chaîne du convoyeur.

• 13. Les têtes de bouchage sont équipées d'un couple constant magnétique pour garantir une qualité de bouchage sans dommage.


• 14. Le système de tri et d'alimentation des bouchons hautement efficace protège l'alimentation et l'absence de bouchons.

• 15. Équipé d'un système de surcharge pour protéger la machine et les opérateurs.

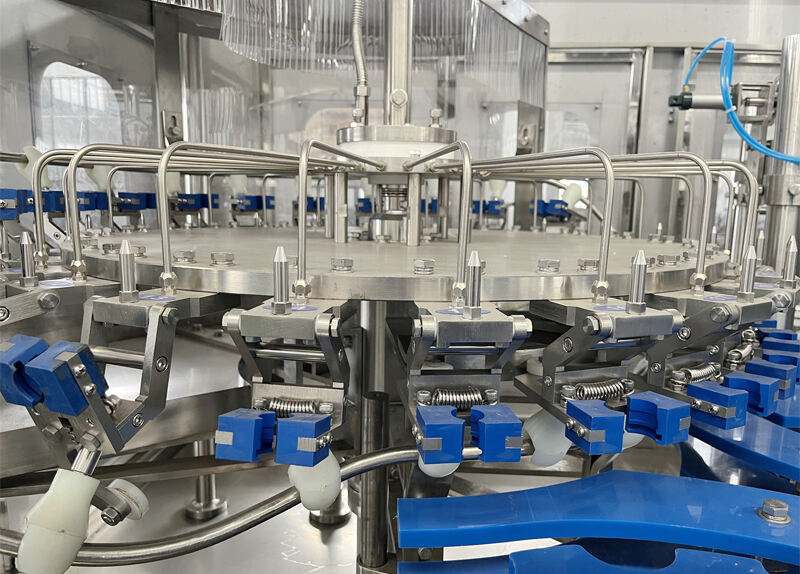

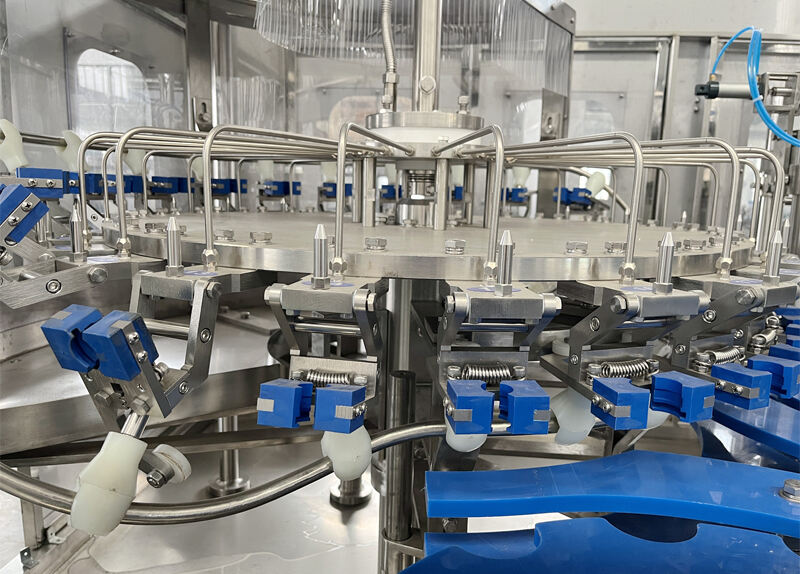

• Partie de lavage

  1. Sécurité alimentaire renforcée : Acier inoxydable 304/316L pour tous les composants en contact avec votre boisson ;
  2. Temps de fonctionnement optimal : Réduction de 30 % du temps d'arrêt lié aux changements et à l'entretien ;
  3. Solution durable : Réduction de l'emballage du remplisseur et des moteurs à servomécanisme pour diminuer la consommation de ressources.

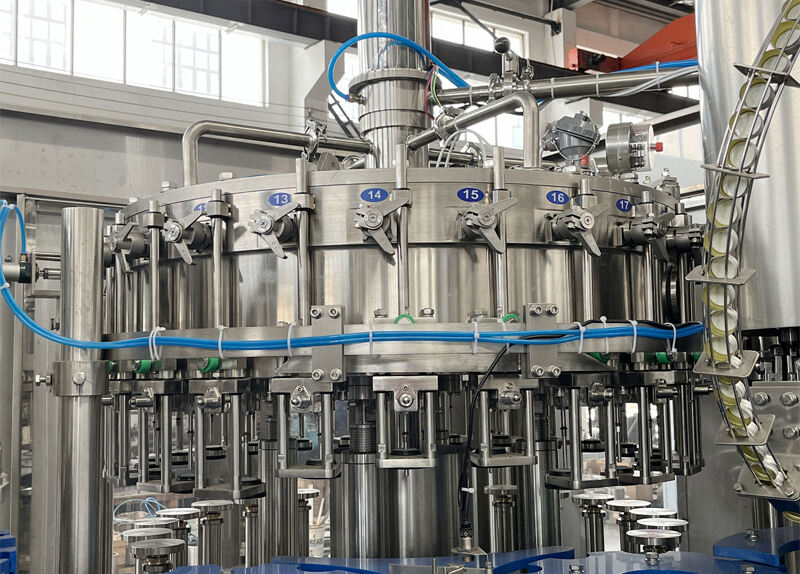

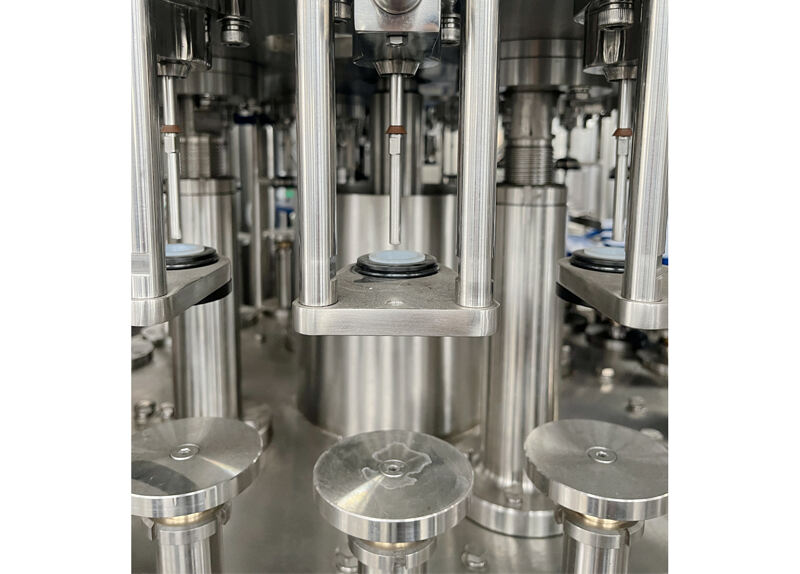

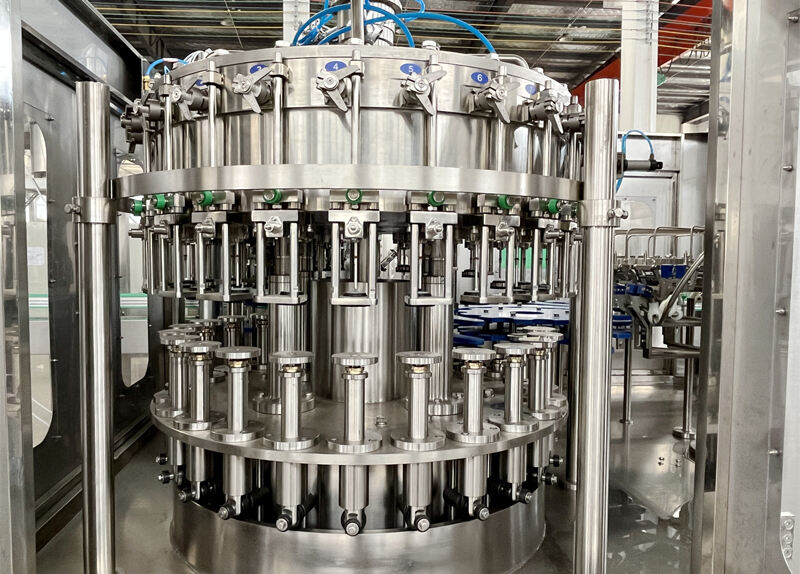

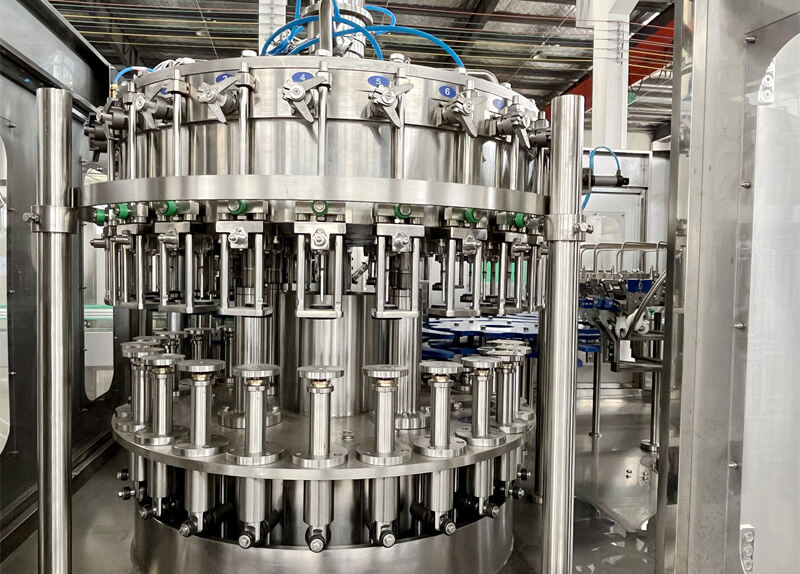

• Pièce de remplissage

  buse de remplissage de haute précision en acier inoxydable 1.304/316 ;
  2. Volume de remplissage réglable en finesse, même niveau de liquide après le remplissage ;
  3. Toutes les pièces de contact et le réservoir de liquide en acier inoxydable 304/316, polissage fin, pas de coin mort, facile à nettoyer.

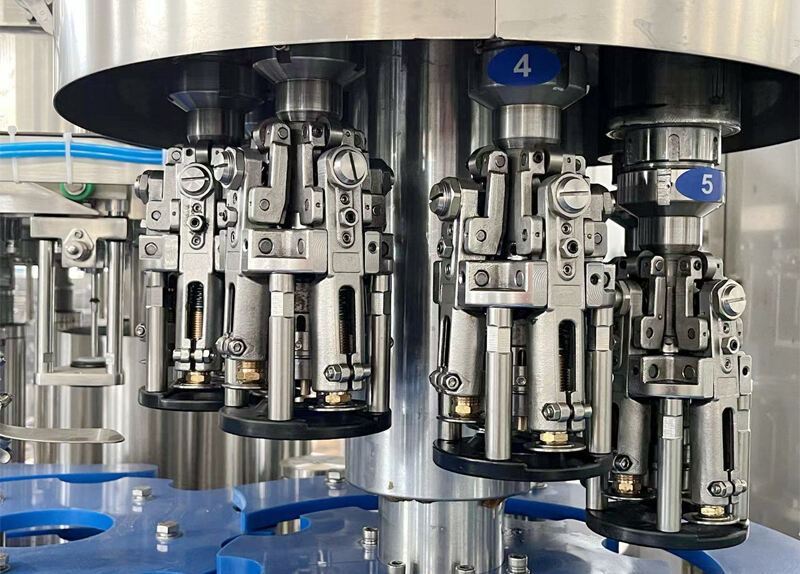

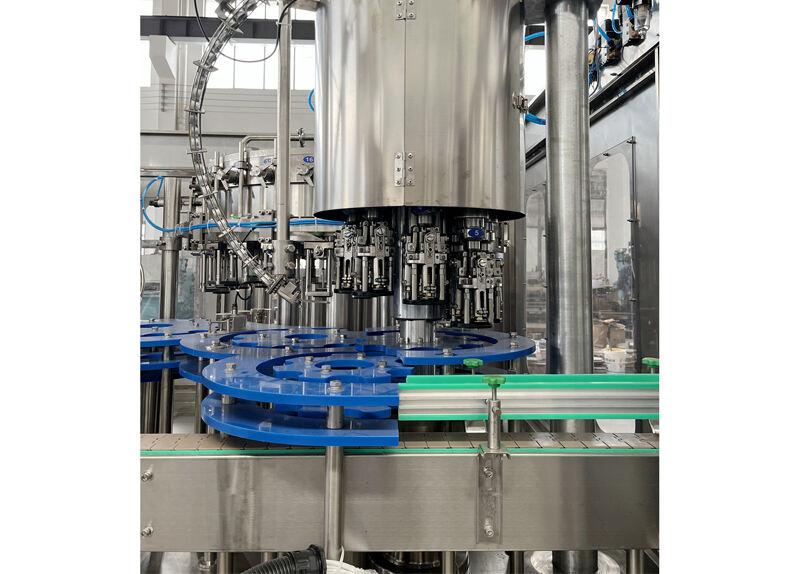

• Pièce de bouchage

  1. Système de placement et de scellage, têtes de scellage électromagnétiques, avec fonction d'évacuation de la charge, pour s'assurer d'un minimum de casse de bouteilles pendant le scellage ;
  2. Structure entièrement en acier inoxydable 304/316 ;
  3. Pas de bouteille, pas de scellage ;
  4. Arrêt automatique en cas de manque de bouteilles.

• Roue à étoiles de décharge

  Roue étoile en nylon et bande transporteuse travaillent ensemble pour décharger les bouteilles.
  Equipé d'un dispositif de protection anti-bourrage de bouteille.
  Tapis de déchargement
  Le moteur d'entraînement est inversé en fréquence pour se synchroniser avec la ligne de remplissage afin d'éviter que les bouteilles ne tombent.
  Le tapis de déchargement est équipé d'un interrupteur à cellule photoélectrique pour ralentir et arrêter la ligne de remplissage en cas de bouteilles tombées.

• Cadre de machine

  La structure du cadre de la machine est soudée en acier au carbone de haute qualité, avec un traitement anti rouille de la surface et une couche de peinture. Le cadre de la machine est recouvert d'une feuille d'acier inoxydable.
  Le système d'entraînement de l'unité 3-en-1 est positionné sous la table de la machine. Un seul moteur principal fournit la puissance d'entraînement via une transmission par engrenage.
  Le système de transmission par engrenages est un agencement alterné d'engrenages en acier et d'engrenages en nylon.
  Le vilebrequin du moteur principal est équipé d'une protection contre les surcharges pour assurer la sécurité de la machine.

Le tableau électrique est fabriqué en acier inoxydable. De l'alimentation en bouteilles à la sortie, un PLC contrôle le fonctionnement entièrement automatique de l'Unité 3-en-1.

Configuration principale
Écran tactile	Siemens
PLC
Variateur de fréquence
Matériau de la vanne de remplissage	Acier inoxydable 304/316
Composants pneumatiques	Le Festo
Commutateur de photocellule	Je suis malade.
Interrupteur de proximité	Je suis malade.
Moteur	Le SEW

5.Machine de réchauffement des bouteilles

Système de mélange automatique de boissons gazeuses avec structure raisonnable et à haut rendement, haute précision de mélange, mélange complet de CO2, refroidissement en deux étapes, deux mérites de carbonatation. Il est principalement adapté au traitement et à la carbonatation de types de boissons gazeuses, peut également être utilisé dans les boissons en pâte, les boissons fermentées, etc.

Ce mélangeur de boissons pour la production de toutes sortes de boissons gazeuses (eau, sirop, dioxyde de carbone) de proportions gazeuses, telles que le citron, le cola, le jus de fruits et autres boissons gazeuses, l'équipement de ligne de production de boissons est l'équipement principal. (En particulier, l'équipement de production de boissons clés de haute qualité)

1 La machine avec une technologie avancée de l'industrie chimique - mélangeur statique (c'est-à-dire carboniseur), sa surface de transfert de masse gaz-liquide est grande, perte de pression faible, haute efficacité, faible consommation d'énergie, structure simple, performance fiable et l'utilisation de pompes centrifuges multistades à faible bruit, garantissant ainsi l'ensemble des performances ;

2 Le rapport de mélange est précis, facile à ajuster, la machine ne nécessite pas de pièces de rechange, vous pouvez facilement ajuster le rendement et le rapport de sirop et d'eau ;

3 La machine de reflux utilise de l'oxygène de dioxyde de carbone, le gaz de dioxyde de carbone peut être économisé, mais aussi atteindre l'objectif de désoxygénation pour que l'eau désoxygénée ait un bon effet de pré-carbonisation ;

4 La machine ajuste facilement la teneur en air, selon les exigences de la boisson contenant du gaz, cela est réalisé par un fonctionnement et un ajustement appropriés ;

5 La machine est équipée d'un système de contrôle automatique parfait avec coordination du moteur, structure simple, production continue, caractéristiques d'automatisation.

6.Sèche-bouteilles

Un ventilateur haute pression est utilisé pour souffler de l'air, de sorte que de l'air à grande vitesse soit éjecté de la buse, afin que les gouttes d'eau sur le corps de la bouteille soient soufflées autant que possible. La position de la buse peut être librement ajustée en fonction de la hauteur de la bouteille.

7 MACHINE DE MARQUAGE PAR FUSION À CHALEUR OPP À COMMANDE TOTALEMENT AUTOMATIQUE

L'étiqueteuse à chaud OPP présente de grands avantages en termes de vitesse et d'efficacité d'étiquetage, et les consommables ultérieurs sont relativement bon marché. Elle est principalement adaptée aux boissons gazeuses.

8.Système d'emballage entièrement automatique

Plage de capacité commune : 8 à 45 paquets/min
Matériau d'emballage : film LDPE Méthode d'emballage : Enveloppement et rétrécissement du film
Méthode de rétraction : Par chauffage électrique
Degré d'automatisation : Entièrement automatique
