自動炭酸ソフトドリンク充填機

XINMAO DCGF シリーズは、炭酸飲料、ソーダ水、酸素/水素水、エナジードリンクの充填、洗浄、充填、キャッピングに特化しています。海外の先進技術を導入、消化、吸収し、炭酸飲料技術の要件に合わせて革新、設計されています。構造が合理的で、操作が安全で、メンテナンスが簡単で、飲料メーカーにとって理想的な選択肢です。

適用分野: カーボネート飲料、ソフトドリンク、スパークリングウォーター、ソーダウォーター、エナジードリンク、クヴァス、ビール

対応容器: 玻璃瓶

ボトルサイズ:2L以内

充填システム: 等圧

充填速度: 2,000 - 24,000BPH (500ml)

機能:リンス充填キャッピングマシン

説明

XINMAO DCGFシリーズの洗浄、充填、キャッピング3-in-1モノブロックマシンは、海外の先進的なガス充填技術を導入した高性能な全自動液体包装設備です。炭酸飲料包装機には以下の特徴があります：充填タンク、充填バルブ、および直接接触するその他の部品の材質は高品質のステンレス鋼または無毒の材料であり、食品衛生要件に準拠しています：耐高温ゴムシールを使用し、ユーザーの高温殺菌プロセス要件を満たしています：PCLプログラマブルコントローラーを使用して、ボトルからマシンへのパッケージの完成まで、周波数制御の自動制御を使用して実現し、ユーザーが簡単に調整できるように準備して、さまざまなプロセスの容量要件を満たしています；等圧充填原理と一般的なスプリング式バルブを使用して、飲料の品質を確保し、先進的な磁気クラッチ調整スクリューキャップトルクデバイスを使用してブロックの品質を確保します。

調製システム（水処理システム＋ブレンディングシステム）

1.水処理システム

適用水源：井戸水、地下水、水道水、河川水、湧き水、山水など。

処理水種類：純水、静水、ミネラルウォーター、アルカリ水など

コア濾過装置: 逆浸透または中空限外濾過。

電力制御システム：ドイツシーメンス PLC

原水を飲料水に加工します。（お客様の水質に合わせてカスタマイズ）

1.Water Treatment System.jpg

2.ブレンドシステム

飲み物を混ぜることは芸術です。さまざまな材料を組み合わせて割合を調整することで、多種多様な飲み物を作ることができます。

2.Blending System.jpg

3.ドリンクミキサー

合理的で高効率な構造、高い混合精度、CO2の完全な混合、2段階の冷却、2つの炭酸化メリットを備えた自動炭酸飲料混合システム。主に各種炭酸飲料の混合処理と炭酸化に適しており、ペースト飲料、発酵飲料などの他のソフトドリンクの混合処理にも使用できます。

この飲料ミキサーは、レモン、コーラ、フルーツジュースなどのソフトドリンクなど、あらゆる種類の炭酸飲料（水、シロップ、二酸化炭素）の炭酸比率の生産に使用され、飲料生産ラインの主要設備です。（特に、高級キー飲料生産設備）

1 化学産業の先進技術を持つ機械 - 静的ミキサー（すなわち炭化器）、その気液間の質量移動面積は大きく、圧力損失は小さく、高効率、低エネルギー消費、構造がシンプルで、信頼性の高い性能を持ち、騒音が少ない多段遠心ポンプを使用しているため、全体の性能が保証されています；

2 混合比が正確で、調整が容易で、機械は交換部品を必要とせず、シロップと水の比率を簡単に調整できます；

3 リフロー機は二酸化炭素酸素を使用し、二酸化炭素ガスを節約できるだけでなく、脱酸素の目的を達成し、脱酸素水に良好な前炭化効果をもたらします；

4 機械は空気含量を簡単に調整でき、飲料のガス含有量の要求に応じて適切な操作と調整を通じて完了します；

5 機械はモーターとの連携による完璧な自動制御システムを設置しており、構造がシンプルで、連続生産、自動化機能を備えています。

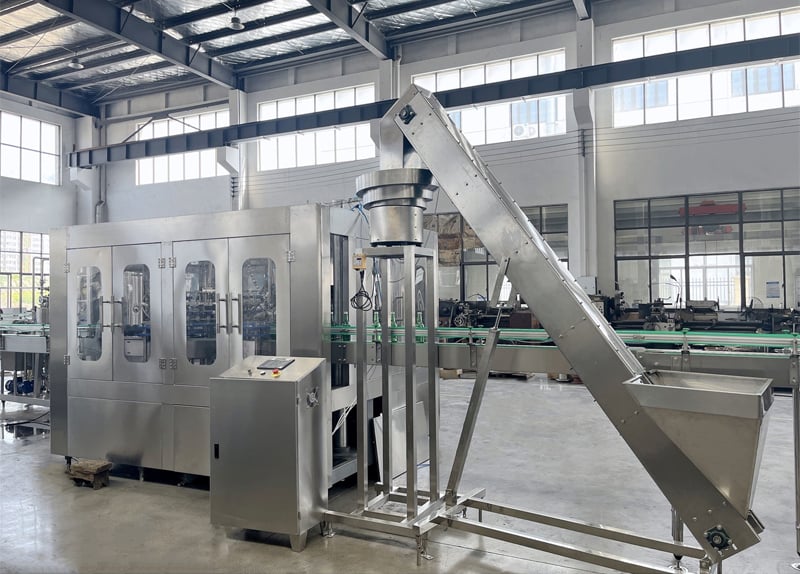

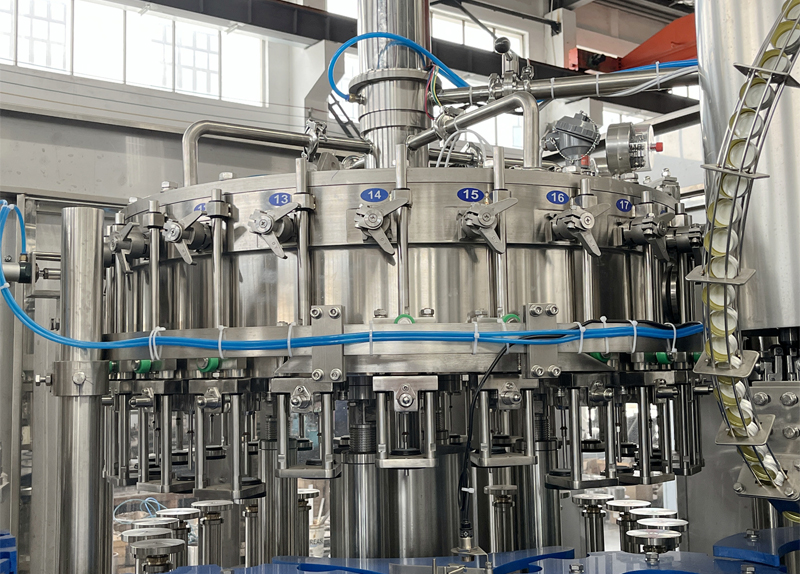

4.充填システム

XINMAO DCGFシリーズの洗浄、充填、キャッピング3-in-1モノブロックマシンは、海外の先進的なガス充填技術を導入した高性能な全自動液体包装設備です。炭酸飲料包装機には以下の特徴があります：充填タンク、充填バルブ、および直接接触するその他の部品の材質は高品質のステンレス鋼または無毒材料であり、食品衛生要件に準拠しています：耐高温ゴムシールを使用し、ユーザーの高温殺菌プロセス要件を満たしています：PCLプログラマブルコントローラーを使用して、ボトルからマシンへのパッケージの完成まで、周波数制御の自動制御を使用して実現し、ユーザーが簡単に調整できるように準備して、さまざまなプロセスの容量要件を満たしています；等圧充填原理と一般的なスプリング式バルブを使用して、飲料の品質を確保し、先進的な磁気クラッチ調整スクリューキャップトルクデバイスを使用してブロックの品質を確保します。

4.Filling System.jpg

特徴

1. コンパクトな構造、見栄えがよく、操作が簡単で、高度に自動化されています。
2. エアコンベアはインフィードスターホイールと直接リンクされているため、ネジやコンベアチェーンなしでボトルの交換が容易になります。
3. ボトルは首が詰まった状態で搬送されます。ボトルの交換は、機械の高さ調整ではなく、ガイドシートやナイロン製スターホイールの交換で行うことができます。
4. 特別に設計されたリンサークランプは強力で耐久性があり、ボトル口の虫と接触せず、二重汚染を防止します。
5. リンサークランプに装備された高効率のスプレーノズルは、内側のボトルのあらゆる側面を洗浄し、水を節約できます。
6. 材料と接触する部品はすべて食品グレードのステンレス鋼で作られており、死角がなく、掃除が簡単です。
7. 正確な充填を保証するために投入量を制御します。
8. バルブのオン/オフシステムは、ボトル信号で起動する空気圧シリンダーによって駆動されます。
9. 高速かつ高精度の充填バルブにより、高速でも液体の損失がありません。
10. ボトルは、昇降シリンダーによって上下するときに首がブロックされた状態で保持されます。これは、バネの問題ではなく、薄いボトルに均等な力で適用されます。
11. CIPクリーンインプレースを装備。
12. 送り込みスターホイールのボトル支持シートはネジで下がります。コンベアチェーンの高さを調整せずにボトルを交換できます。
13. キャッピングヘッドには磁気定トルクが装備されており、損傷のないキャッピング品質を保証します。
14. 非常に効果的なキャップ選別およびフィードインシステムにより、フィードインとキャップの欠落を防ぎます。
15. 機械とオペレーターを保護するための過負荷システムを装備しています。

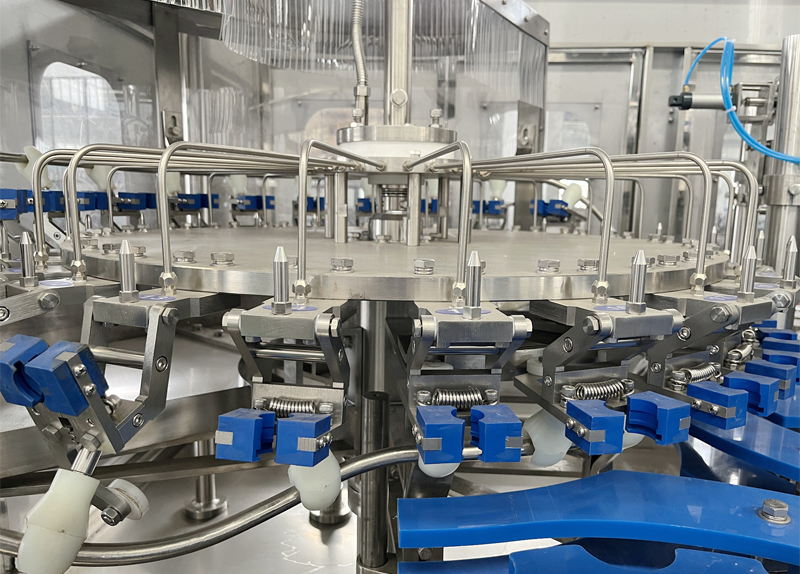

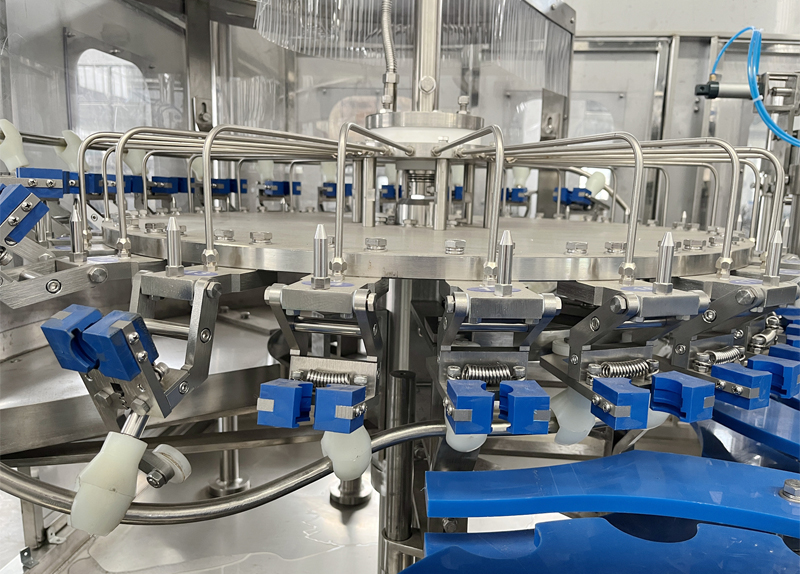

洗浄部

1.強化された食品安全性:飲み物と接触するすべての部品にステンレス鋼304/316Lを使用。
2. 最適稼働時間: 変更時およびメンテナンスによるダウンタイムを30%削減;
3. 持続可能なソリューション: フィラーの囲いとサーボモーターの削減により資源消費量を低減。

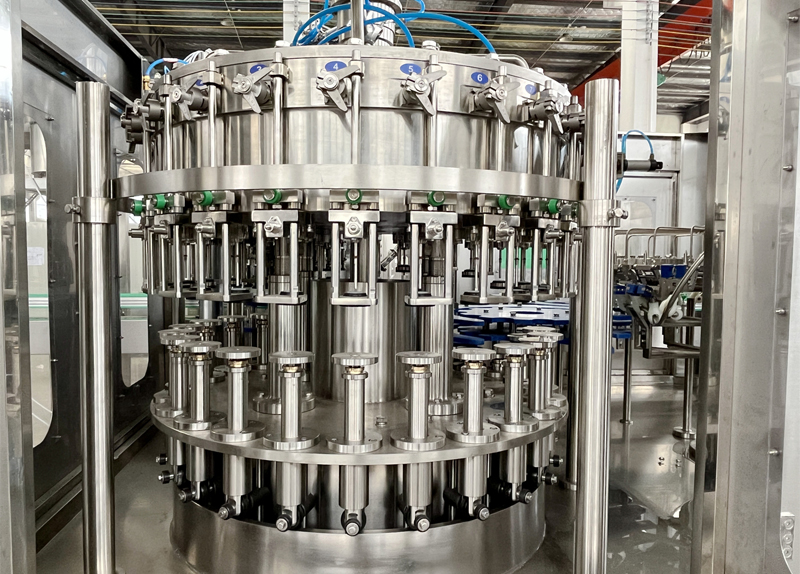

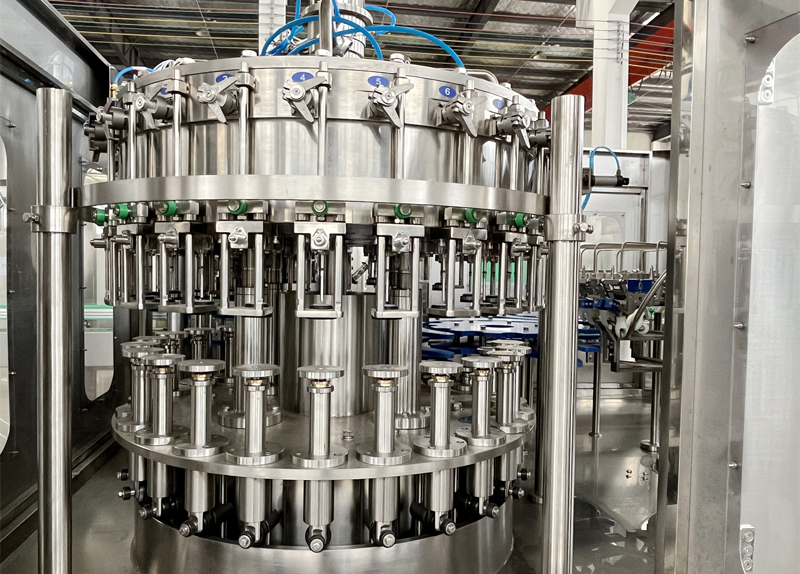

充填部分

1.304/316ステンレス鋼高精度充填ノズル。
2.充填量は細かく調整可能、充填後の液面レベルは同じ。
3.接触部品と液体タンクはすべて304/316ステンレス鋼製で、細かく研磨されており、死角がなく、お手入れが簡単です。

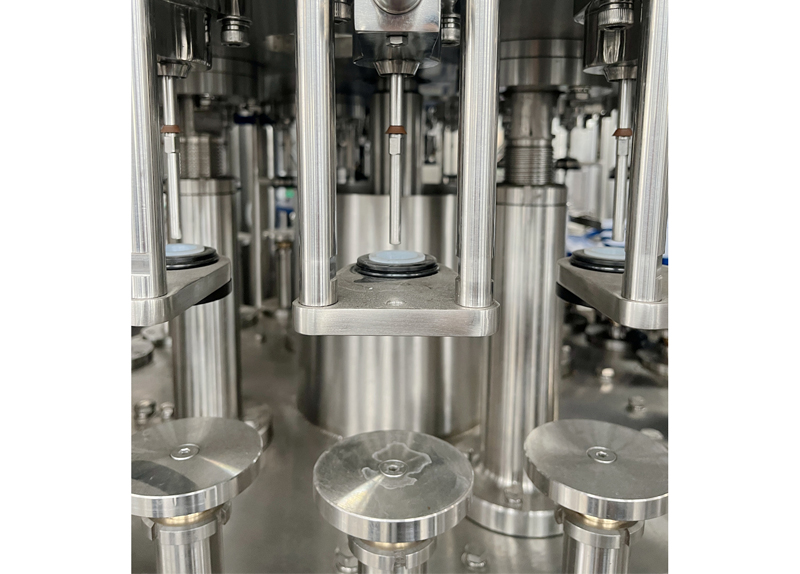

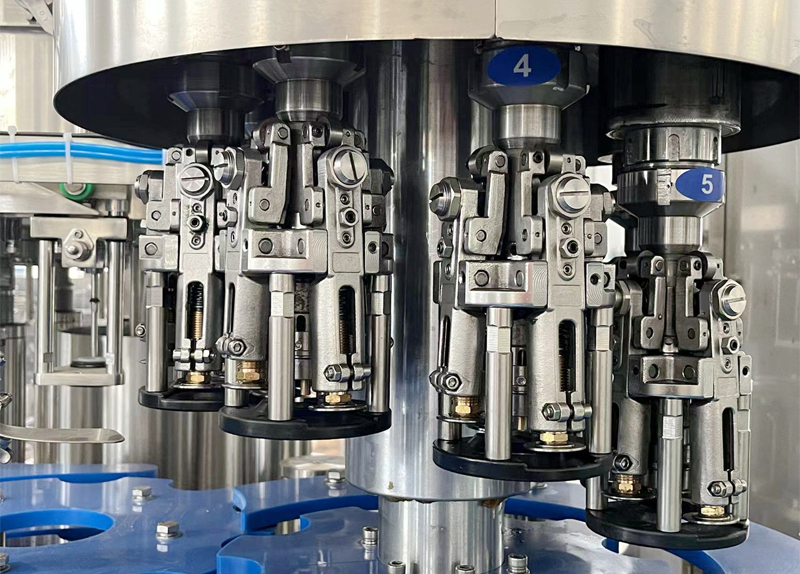

キャッピング部

1. プレース＆キャピングシステム、電磁式キャップヘッド、負荷放出機能付きで、キャピング中のボトルの最小限の破損を確保します；
2. 全て304／316ステンレス鋼製構造;
3. ボトルがなければキャピングしません;
4. ボトルがない場合自動停止。

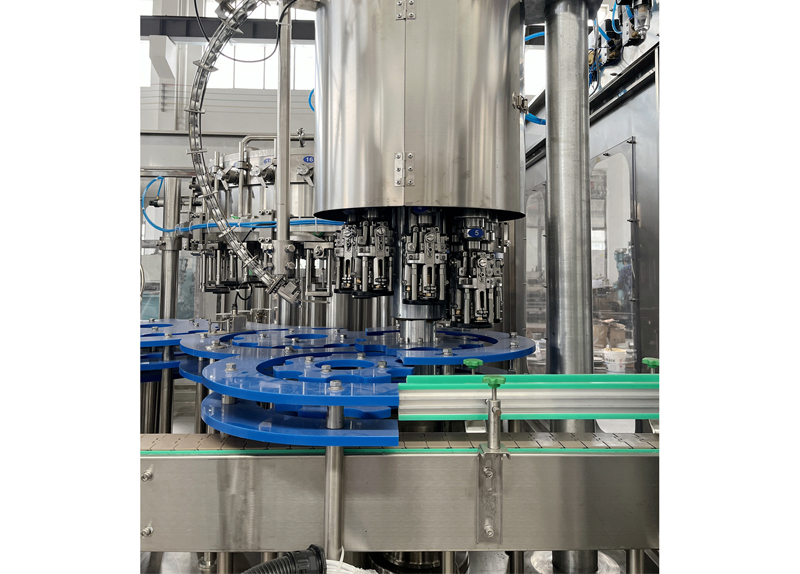

ディスチャージスター車

ナイロン製スターウィールとコンベヤーベルトが協力してボトルを排出します。
ボトル詰まり防止装置搭載。
放出コンベヤー
駆動モーターは周波数変換され、充填ラインと同期してボトルが落ちるのを防ぎます。
放出コンベヤーにはフォトセルスイッチが装備されており、ボトルが落ちた場合に充填ラインを減速して停止します。
機械フレーム

機械フレームは高品質の炭素鋼による溶接構造で、表面は防錆処理および塗装されています。機械フレームはステンレス鋼板で覆われています。
3-in-1ユニットの駆動システムは機械テーブルの下に配置されています。一つのメインモーターがギア伝動により駆動力を提供します。
ギア伝動システムは、鋼製ギアとナイロンギアの交互配置です。
メインモーターの出力軸には、機械の安全性を確保するための過負荷保護が装備されています。

構造

リンサー

フィラー

キャッパー

電動制御システム

電気制御柜はステンレス鋼製です。ボトルの投入から排出まで、PLCが3-in-1ユニットの完全自動動作を制御します。

主な構成
タッチスクリーン	シーメンス
PLC
周波数変圧器
充填弁の材料	ステンレス鋼 304/316
圧力部品	フェスト
フォトセルスイッチ	病気
近接スイッチ	病気
モーター	シーウ
