32ヘッド炭酸飲料ボトリング生産ライン - 設備プロセス全体の詳細な解説

炭酸飲料は、その独特のさわやかな風味と豊かなシュワシュワ感により、世界の飲料市場において重要な地位を占めています。コーラやスプライトからソーダウォーター、スパークリングウォーターまで、これらの飲料の製造には、特別な設備および技術が求められます。 —低温制御、効率的な二酸化炭素溶解、およびアイソバリック充填は、いずれも不可欠です。



本稿では、張家港新茂飲料機械有限公司のモーリタニア向け顧客事例をもとに、糖液溶解からフィルム包装に至るまでの全工程設備を生産ラインの流れに沿って分析し、炭酸飲料生産ラインの背後にある技術的ロジックを深く理解します。

第1章：シロップ調製工程――風味の出発点

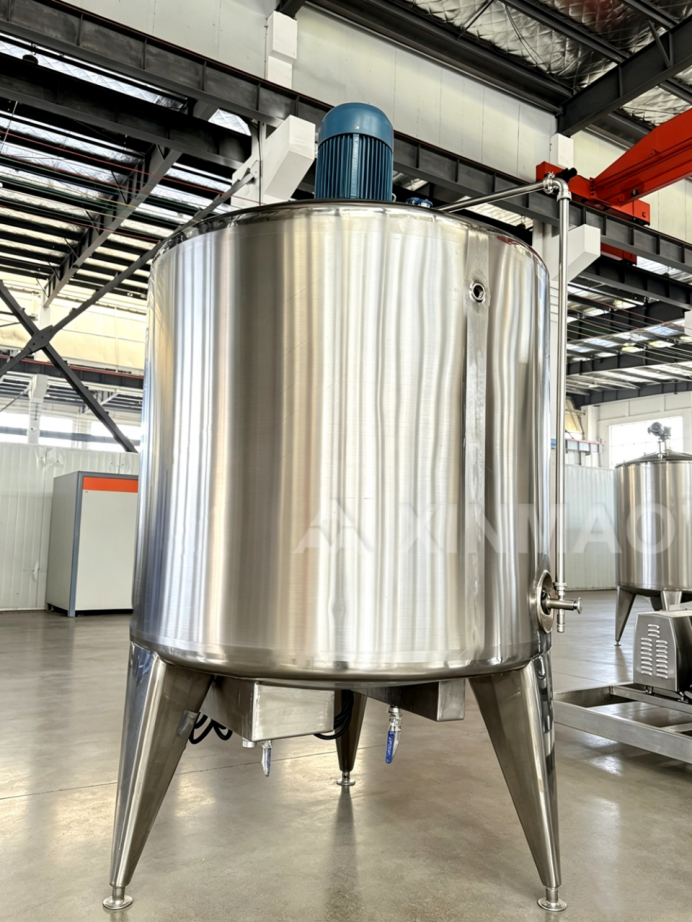

1．高せん断式糖溶解槽

 高せん断式糖溶解槽の動作原理は、「加熱方法」と「せん断方法」の2つの観点から考察できます。



1.1 効率的な3層断熱構造（加熱方法）



糖を迅速に溶解させるため、槽自体が高度な熱交換器として機能します。一般的な構造は3層式です。



最内層：糖および水と直接接触する材料層で、通常は食品級ステンレス鋼で構成されます。



中間層：加熱ジャケットであり、蒸気または熱媒体油を導入して材料を加熱します。



最外層：断熱層。断熱材を充填して熱損失を抑え、エネルギーを節約し、効率を向上させます。



一般的に、加熱方式は以下の2種類があります。



蒸気加熱：ボイラーで発生した蒸気をジャケット内に導入して加熱します。この方式は加熱が迅速で温度制御が容易なため、大規模な生産ラインで好まれる選択肢です。



電気加熱：ジャケット内に電気ヒーターを設置し、伝熱油を加熱することで被処理物を間接的に加熱します。この方式は柔軟性が高く、蒸気ボイラーを備えていない工場や小規模な生産量に適しています。



1.2つの主要部品：高せん断ヘッド（「せん断」の仕組み）



これは通常の製糖鍋との主な違いです。高せん断ヘッドの核となるのは、高精度のローターとステーターからなる一組の部品です。



作業工程：モーターがローターをステータ内において極めて高速（最大2800 rpm以上）で回転させ、強力な吸引力を発生させます。これにより、鍋の底部または中央から糖水混合液が作業室へと引き込まれます。



せん断および分散：原料はローターとステータの極めて狭い隙間を通過する際、高速せん断、強烈な圧縮、液体摩擦、衝撃による破砕、乱流などの複数の力を同時に受けます。これらの力によって、熱湯中の砂糖結晶が瞬時に微粉砕・分散され、均一で安定したシロップが形成されます。この工程は、「エマルシフィケーション（乳化）」または「ホモジナイゼーション（均質化）」とも呼ばれます。



炭酸飲料製造における重要な役割

この装置は、ボトリングライン全体において重要な「第一線の防御」の役割を果たします。糖を迅速かつ完全に溶解させ、再結晶化を防止します。通常の攪拌では糖の結晶が残りやすく、冷却時に再結晶化（結晶化）が生じ、風味や充填に悪影響を及ぼす可能性があります。高せん断式糖溶解槽は、強力な作用により糖を完全に溶解させ、より安定したシロップを実現します。



原料の利用率と風味を向上させます。糖がより完全かつ微細に溶解されるほど、最終飲料の口当たりは滑らかになり、甘みもまろやかになります。一部の資料によると、高せん断ヘッドで溶かしたシロップは、風味が優れているとのことです。



後続の殺菌工程を容易にします。糖の溶解には通常80℃以上の加熱が必要ですが、この加熱自体が初期の殺菌プロセスとなり、糖に含まれる耐熱性微生物を不活性化し、後続工程の負荷を軽減します。 °C以上に加熱する必要がありますが、この加熱自体が初期の殺菌プロセスとなり、糖に含まれる耐熱性微生物を不活性化し、後続工程の負荷を軽減します。



正確な原料混合のための条件を整えます。高速せん断により、濃度が正確に制御されたシロップ（例：一般的なシロップのブリックス値は60度に達する）を迅速に調製でき、その後の工程で処理水、フレーバー、酸味料などの正確な混合を容易にします。



他の機器との連携ワークフロー



全バッチ処理システムにおいて、高速せん断式糖溶解槽は単独で動作するものではなく、通常はプロセスの出発点として機能し、他の機器と連携してシロップを調製します。



糖の溶解：グラニュール糖と約80～85 °℃の温水を所定の比率（例：6:4）で高速せん断式糖溶解槽に投入し、約20～30分間高速せん断溶解を行って粗シロップを得ます。



反応／殺菌：粗シロップを反応槽へ移送し、約85 °℃で一定時間（例：30分間）保持して、十分なパストライゼーションを行います。



ろ過：殺菌済みのシロップをフィルター（例：2段階フィルター）に通して、活性炭、微量の不純物、または未溶解の粒子などを除去し、透明で精製されたシロップを得る。



一時保管／冷却：精製されたシロップを保管タンクに一時的に貯留し、冷却を開始する。その後、ブレンドタンクで他の原料と最終混合されるまで待機する。



この工程の後、調製済みのシロップは脱気および冷却（約0 °その後、高圧下で二酸化炭素と混合され炭酸飲料が生成され、充填機へ送られてボトリングされます .

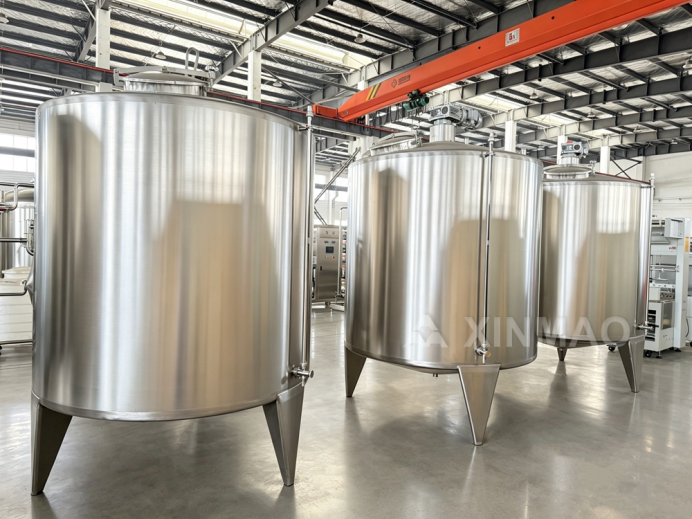

2混合／貯留タンク



機能：混合タンクとして、ベースシロップ、処理水、および各種食品添加物を配合比率に従って最終混合し、「ブレンドシロップ」と呼ばれる標準濃度のシロップを製造する。また、貯留タンクとして、次工程へ供給するための調製済みシロップを一時的に貯留する。



作動原理：タンクには攪拌機が装備されており、回転するブレードによって原料をかくはん・混合し、均一に混ぜ合わせます。3トンの容量は、1回の混合で処理できるバッチサイズを示します。

二．混合・炭酸化工程：ガスの心臓部

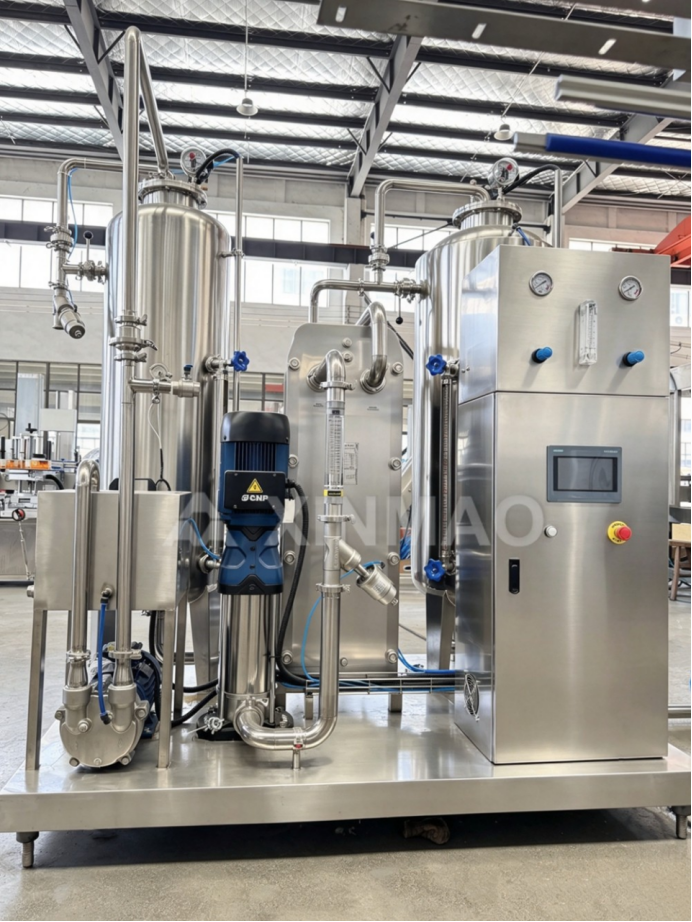

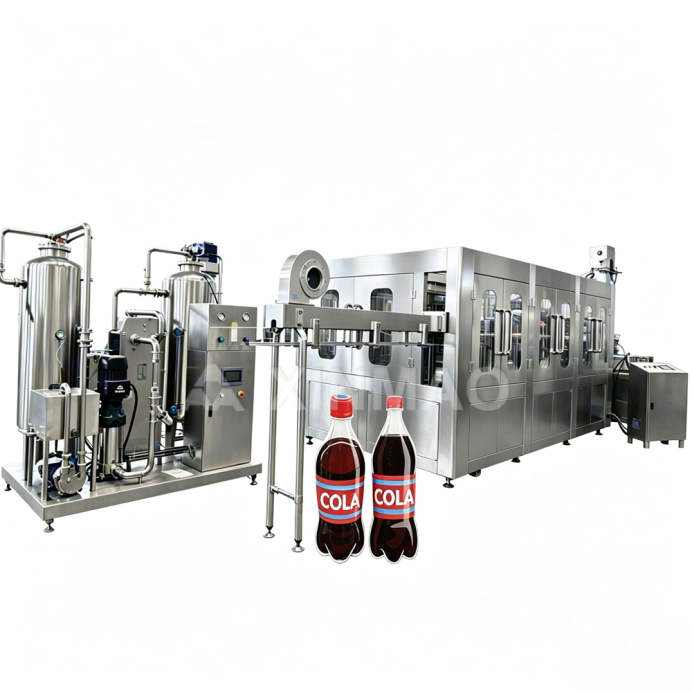

3ミキサー



機能：生産ラインにおける主要な装置の一つであり、以下の2つの重要な役割を果たします。 —シロップと水を所定の比率で正確に混合すること、およびCO₂ガスを飲料に溶解させ、炭酸飲料を作成すること。 2 について です。



作動原理：「2つのタンク」とは、内部に設置された主な2つのタンクを指します。



真空脱気タンク：混合液はまずこのタンクに入り、真空ポンプにより酸素を除去します。 —酸素はCO₂の溶解を妨げ、風味にも悪影響を与えます。 2 について です。



炭酸ガス注入タンク（混合タンク）：脱気された液体を高圧ポンプで供給し、約0.7～0.8 MPaの圧力を維持します。上部に設置された霧化装置により、液体が極めて微細なミスト状に噴霧され、CO₂との接触面積が大幅に増加し、効率的な溶解が実現されます。 2 について 3トン容量は、1時間あたり約3トンの混合液を処理できることを意味します。



炭酸含量は味に直接影響を与えます。単段式混合器では、国家基準の2.5倍の炭酸含量を達成可能であり、三段式混合器では3.0倍、高濃度混合器では3.8倍を達成可能です。

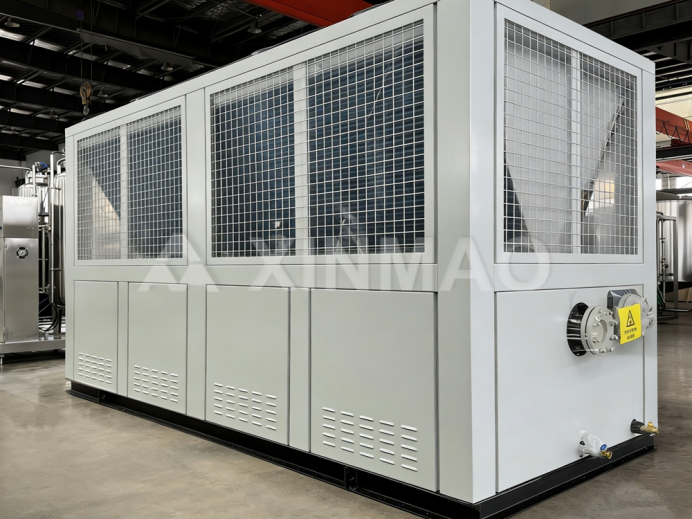

4チラー



機能：混合器へ連続的かつ大量の低温冷却水（通常0～4℃）を供給します。低温は、CO₂の効率的な溶解に不可欠です。 ℃の効率的な溶解には低温が不可欠です。 2 について 溶解。



動作原理：冷媒は、コンプレッサー、コンデンサー、蒸発器、および膨張弁から構成される冷凍サイクルを通じて冷却されます。冷却された chilled water（冷却水）は、プレート式熱交換器を介して飲料原料と熱交換を行います。「60P」はコンプレッサーの出力を示し、数値が大きいほど冷却能力が高くなります。







三．充填・キャップ装着工程：精度と衛生性の確保

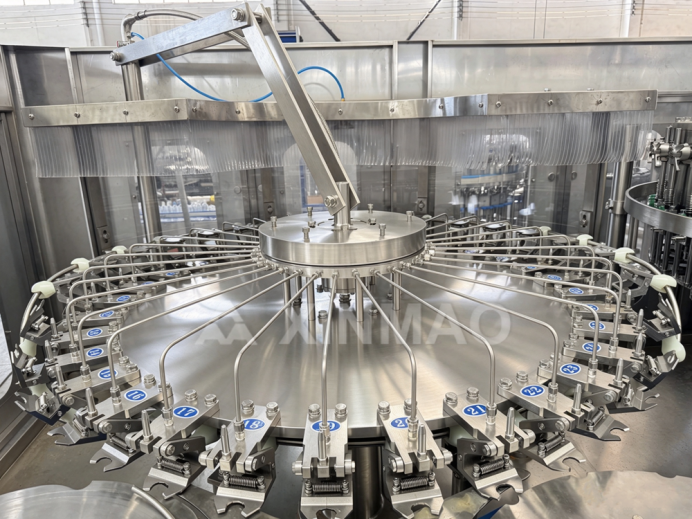

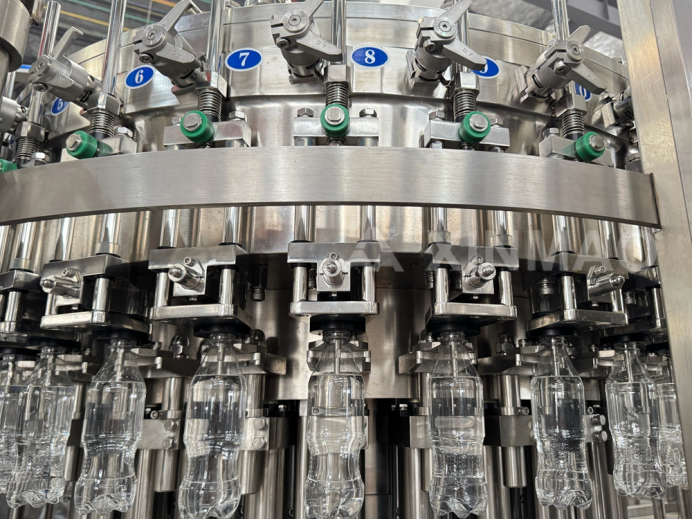

5.3-in-1充填機（32ヘッド：すすぎ＋充填＋キャップ装着）



機能：  本機は、3つの工程を連続して実行します。 —空ボトルの洗浄、炭酸飲料の充填、およびキャップの締め付け —を単一の装置で行うため、生産ラインのコア設備となります。

動作原理 —その基本原理は等圧充填です。

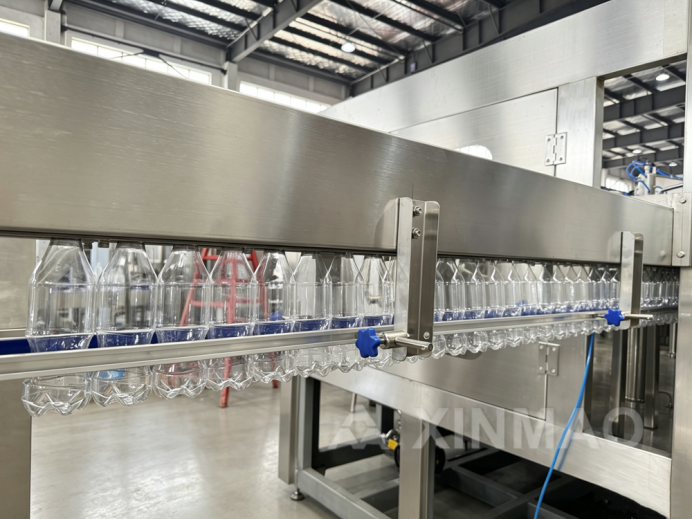

空気圧搬送：  空気圧搬送ダクトでは、ブロワーによって生成された高速かつ清潔な気流を用いて、空ボトルを特定のトラック上に素早くかつ整然と前進させ、充填機のボトル入力ホイールに直接接続します。









すすぎ ボトルクランプがボトルのネック部を把持し、ボトルを180度回転させます。 °無菌水がノズルから噴霧され、ボトル内壁を洗浄します。排水後、ボトルは元の位置に戻って回転します。







等圧充填 :

① ボトルが上昇し、充填バルブによってボトルネック部が密閉されます。

② 高圧CO 2 について （液体シリンダーと同一の圧力）がまずボトル内に注入されます。

③ ボトル内部の圧力が液体シリンダー内の圧力と等しくなると、重力により液体が流入します。

④ 押し出されたCO 2 について はリターンパイプを通じて液体シリンダーへ戻ります。

⑤ 液体レベルがリターンパイプの先端に達した時点で充填が停止します。この方法により、過剰な泡立ちおよびCO 2 について の逃逸を防ぎ、充填精度および炭酸含有量を確保します。

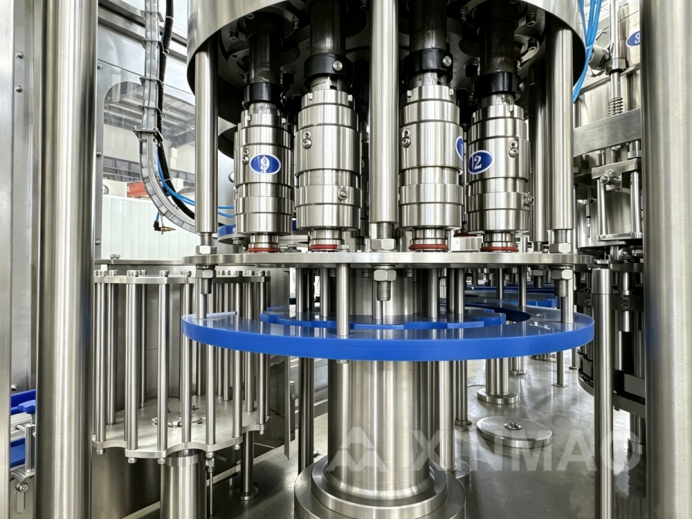

キャップ締め：  キャップ供給装置がキャップをボトルのネック部に供給し、キャッピングヘッドは自身の軸を中心に回転しながら、同時に中央軸の周りを公転して、磁気トルク装置によりキャップを締め付け、キャップを損傷させることなく確実な密封を実現します。



本機全体はPLC制御で、キャップ欠落検出機能、ボトル詰まり時の自動停止機能、および過負荷保護機能を備えています。

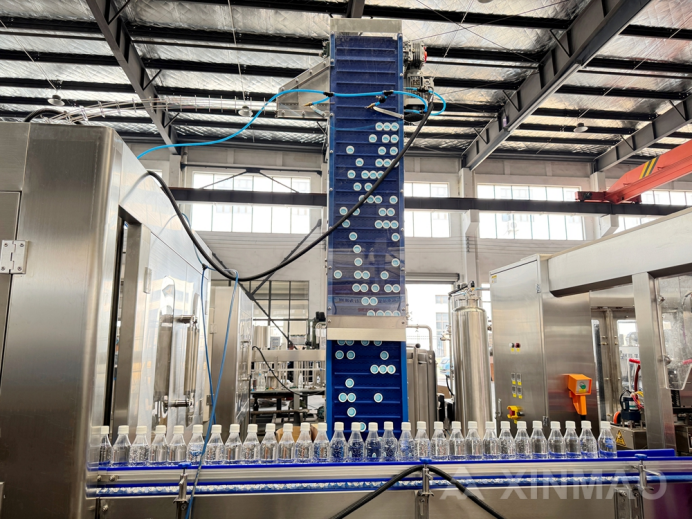

6キャップ装着機



機能：  乱れた状態のボトルキャップを自動的に整列・供給し、キャッピング工程へ順次送り込むことで、連続生産を確保します。



動作原理: 通常、遠心式キャップ供給装置を採用 —回転するディスクによる遠心力でキャップをらせん状のキャップ供給トラック内に押し出し、選別装置が自動的に逆向きのキャップを識別・排除し、すべてのキャップを一定の方向で供給します。





四．包装工程：製品に最終的な形状を与える

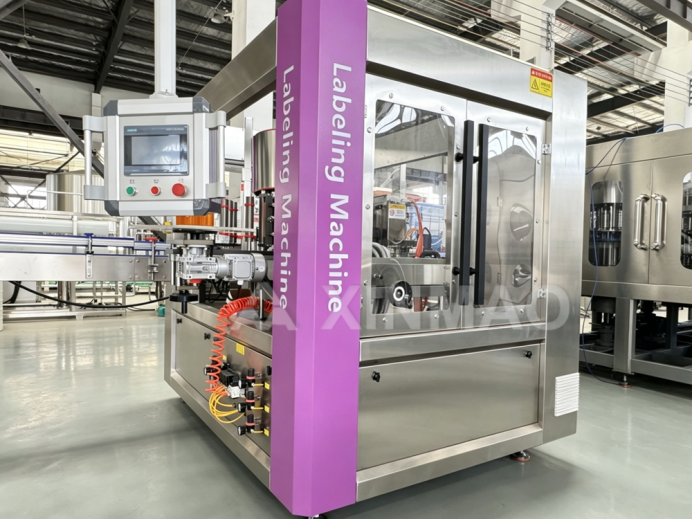

7. OPPラベリング機

機能： 完成したボトルにOPP（全方向性ポリプロピレン）リングラベルを貼付し、製品の外観およびブランドイメージを向上させます。



動作原理: これは自己粘着式ラベリング機です。 —ラベルフィーダーがラベルロールから剥離紙を剥がし、接着剤付きラベルのみを残します。センサーがボトルの位置を検知した後、ラベリング機構がラベルをボトルに正確に貼り付け、スムージング装置がラベルを平滑かつ密着させます。

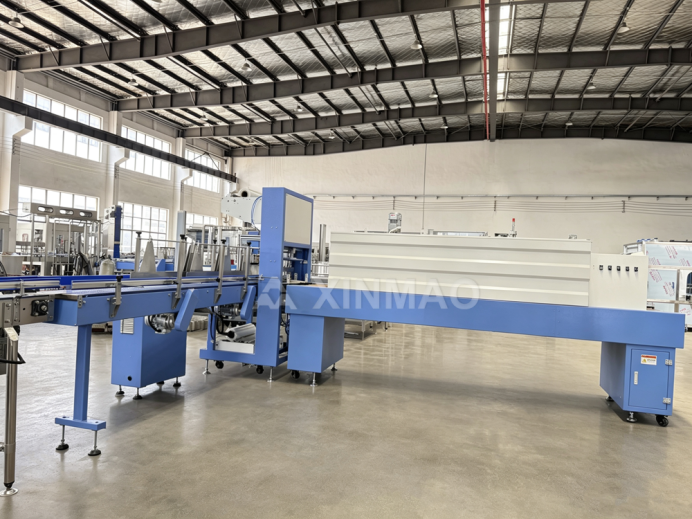

8. フィルム包装機



機能：一定数の完成ボトル（例：6本または12本）をまとめてグループ化し、熱収縮フィルムで包み、加熱して輸送および販売に便利なケース単位の収縮包装を作成します。



動作原理：ボトルの仕分け・ラップ機構がボトルを整列・ラップし、その後熱収縮チャンネルへと送られます。 —高温（電熱ヒーターで加熱）により、PEまたはPOFフィルムが急速に収縮し、ボトル本体にきつく述びて安定した包装を形成します u 硝酸塩





五．清掃および保護セクション：食品安全の要

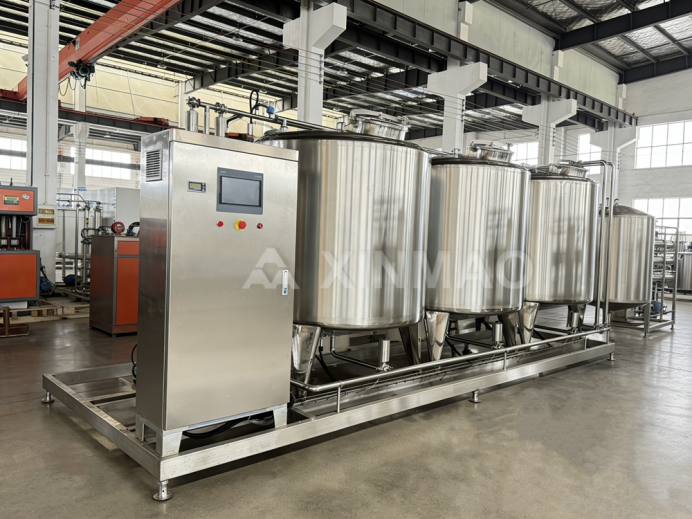

9. CIP完全自動洗浄システム（1.5トン）



機能：「クリーン・イン・プレイス（CIP）」システムとも呼ばれ、設備を分解することなく、すべてのタンク、配管、バルブの内面を自動的かつ徹底的に洗浄・消毒します。



動作原理：本システムは、複数の洗浄剤貯蔵タンク（酸性洗浄剤、アルカリ性洗浄剤、消毒剤）および送液ポンプ、制御バルブで構成されます。あらかじめ設定されたプログラムに従い、水および消毒剤が所定の順序で、所定の温度・流量にて配管および清掃対象設備へ供給されます。これにより残留物および微生物が循環・洗浄され、最終的に無菌水によるすすぎが行われます。全工程はPLCによって自動制御されます。1.5トンとは、洗浄剤貯蔵タンクの容量を示します。 → アルカリ耐性 → 水 → 酸 → 水 → プロセスパラメータの要点







プロセスパラメータの要点

主要パラメータ	要求する
充填温度	0-5℃0に近いほど ℃cO₂がより有利になります 2 について 溶解。
填充方法	スラリーの攪拌および発泡を防ぐための等圧充填
対応可能なボトルタイプ	PETボトルおよびガラスボトル（容量：200～2000ml）
生産ラインの生産能力	2000-36000 本／時。顧客の要望に応じてカスタマイズ可能です。

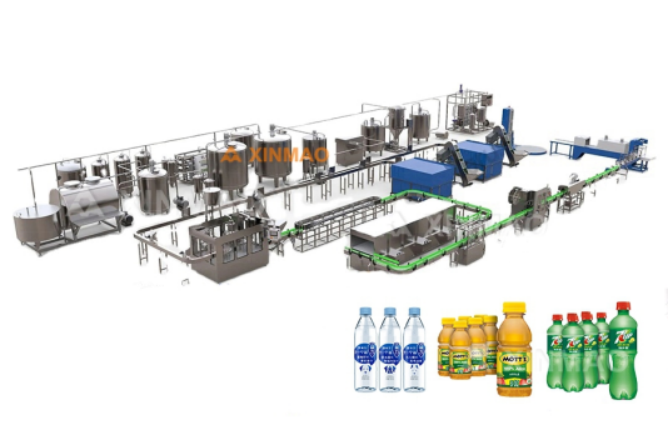

炭酸飲料のボトリング生産ラインは、シロップ調製、炭酸混合、等圧充填、包装という4つの主要工程が精密に連携して構成されます。各装置にはそれぞれ不可欠な技術的役割があります。糖溶解槽は風味の基盤を築き、混合機は炭酸飲料にその「魂」を与え、3-in-1充填機は衛生性と精度を確保し、CIPシステムは食品安全を守ります。
